工程机械接头的安装

作者: 点击:715 发布时间:2020-06-12

安装

1锯切适当长度的无缝钢管以去除端口上的毛刺。 管道的端面应垂直于轴线,角度公差应不大于0.5°。 如果需要弯曲管道,从管道端面到弯曲部分的直线长度不得少于螺母长度的三倍。

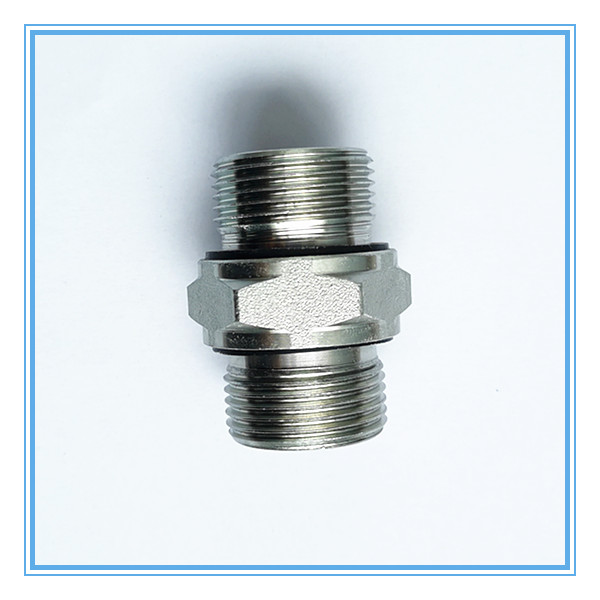

2将螺母和密封垫圈放在无缝钢管上。 注意螺母和密封垫圈的方向,不要向后安装。  1508918707644866.png


3润滑预组装的连接器主体的螺纹和套圈,将管子插入连接器主体(必须将管子完全插入)并用手拧紧螺母。

4拧紧螺母,直到套圈卡住管道。 通过增加拧紧扭矩(压力点)可以感觉到该转折点。

5到达压力点后,将压紧螺母拧紧1/2圈。

6拆下预组装的连接器主体,然后检查密封垫圈边缘的配合。 可见的突起必须填满套圈端面上的空间。 套圈可以稍微旋转,但不能轴向移动。

7在终安装中,在实际安装中,接头体的螺纹涂有润滑油,并且将压紧螺母与之拧在一起,直到感觉到的紧固力增加为止。 然后再次拧紧1/2圈以完成安装。

重复安装

所有卡套接头均可多次组装,但零件必须无损坏和清洁。

1将管子插入接头主体中,直到套圈适合接头主体的锥面,然后用手拧紧螺母。

2用扳手拧紧螺母,直到拧紧扭矩急剧增加,然后拧紧1/4至1/2圈。
